파이프 시스템

RTP (Reinforced Thermoplastic Pipe) 특수 파이프

RTP의 구조는 폴리에틸렌파이프의 원관에 각종 강화섬유 내지는 수지로 감싸주고 다시 외관에 코팅을 해주는 방식으로 중간 layer에 삽입되는 재질은 각 회사의 고유모델에 따라
달라지지만 주로 Engineering plastic / Fiber / Steel 계열의 제품들이 많이 사용되고 있습니다.

• 01

  내면의 재질이 PE(Polyethylene)이기 때문에 탁월한 내화학성을
  가지고 있어 원유, 가스, 물 등 다양한 유체에 포함된 부식성 물질
  (예 : 염수, CO₂, H₂S 등)에 대한 저항력이 매우 높습니다.

• 02

  HDPE(고밀도 폴리에틸렌)는 마모, 마찰, 충격에 강하고 화학 물질 및
  자외선에 대한 내성이 강하여 옥외용으로도 이상적인 소재입니다.

• 03

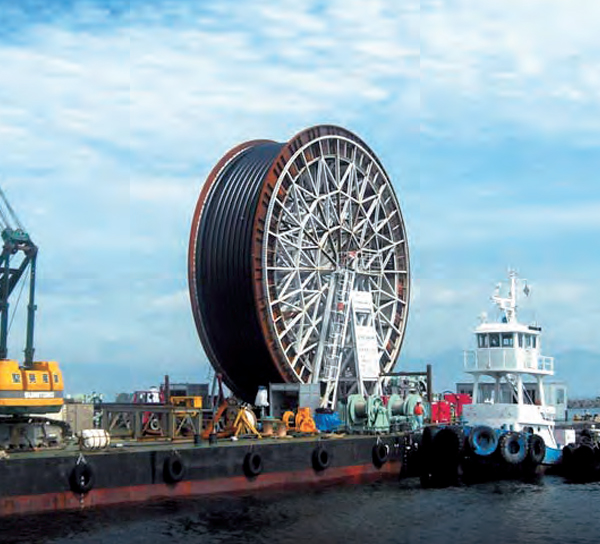

  PE는 유연한 소재로, RTP 파이프를 롤의 형태로 생산하고
  운송할 수 있게 합니다. 이는 장거리 파이프라인 설치 시 현장에서의
  연결 횟수를 획기적으로 줄여 시공 시간을 단축하고 비용을
  절감하며, 배관안정성이 탁월합니다.

• 04

  매끄러운 내면에는 어떠한 scale도 끼지 않습니다. 따라서,
  해안주변이나 해수인입 배관에 사용하기 좋습니다.

RTP의 종류

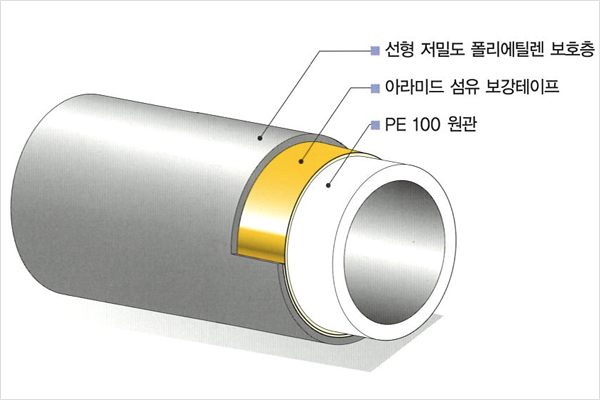

WEETA-K

아라미드 보강형 RTP로 고압이 요구되는 소방배관, 서스펜션배관, 교량부설 등에
사용됩니다.

사용조건

상용압력

WEETA-K-20 [2.0 Mpa (20.4 kgf/㎡)]
WEETA-K-25 [2.0 Mpa (25.5 kgf/㎡)]

사용온도

0~40℃

관경

50~315 mm

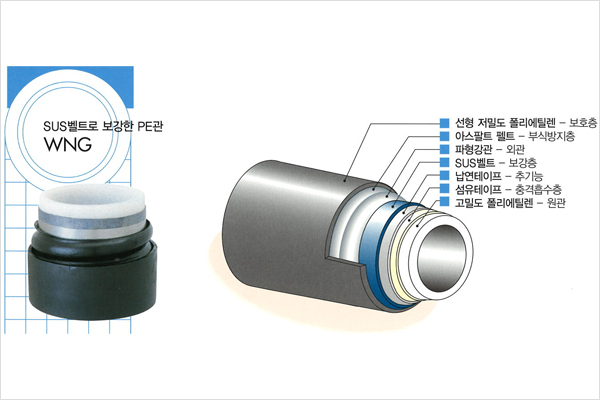

WNG

SUS 벨트로 보강한 PE관으로 도서지역 음용수 공급용관, 해저용수 취수 /
배출관 / 해저 케이블 보호관 등에 사용됩니다.

사용조건

상용압력

2.5 Mpa (25.5 kgf/㎠)

사용온도

40℃

관경

50~315 mm

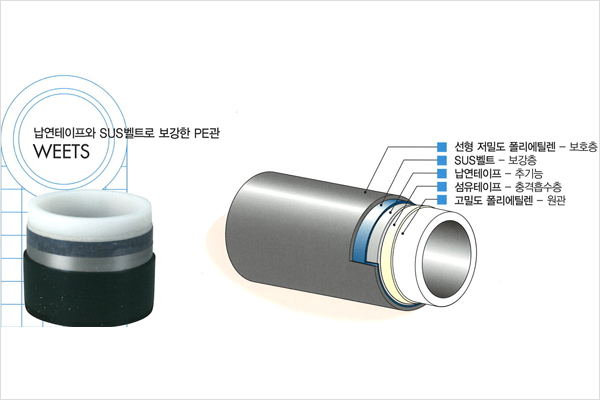

WEETS

납연테이프와 SUS벨트로 보강한 PE관으로 해저케이블 보호관과 도서 지역
식수공급관으로 사용됩니다.

사용조건

상용압력

2.5 Mpa (20.4 kgf/㎠)

사용온도

40℃

관경

50~400 mm
