단열 이중보온관

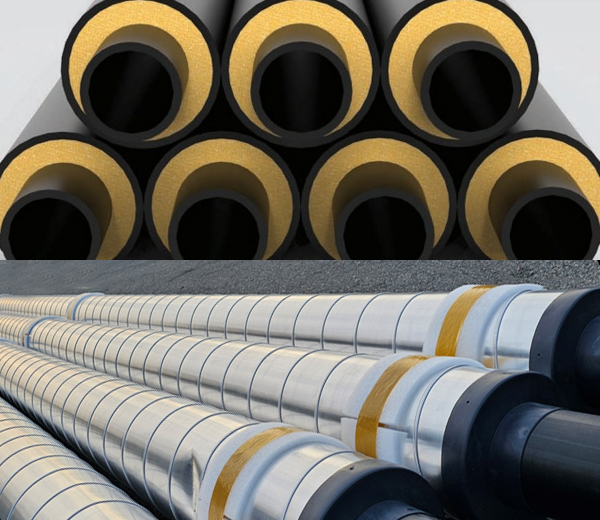

단열 이중보온관은 원관 유체의 동파방지를 위하여, 단열성이 뛰어난 폴리우레탄 폼을 내관과 외부 보호관 사이에 일체형으로 가공한 고기능성 배관 입니다.
-
01
- 단열 성능이 우수한 경질 폴리우레탄을 사용하기 때문에 단열성이 탁월합니다.
-
02
- 직관 및 각종 부속품을 미리 공장에서 보온 처리하여 생산하므로 현장 시공이 간편합니다.
-
03
- 시공 시 품질이 보존되므로 정기적인 보온재의 보수 및 교체, 수리가 불필요합니다.
-
04
- 외관이 내부식성이 뛰어난 Casing(HDPE)으로 되어있어 화학적 부식 등에 대한 영향이 없습니다.
-
05
- 열손실을 극소화 함으로서 에너지를 절감하여 유지비를 감소시킬 수 있습니다.

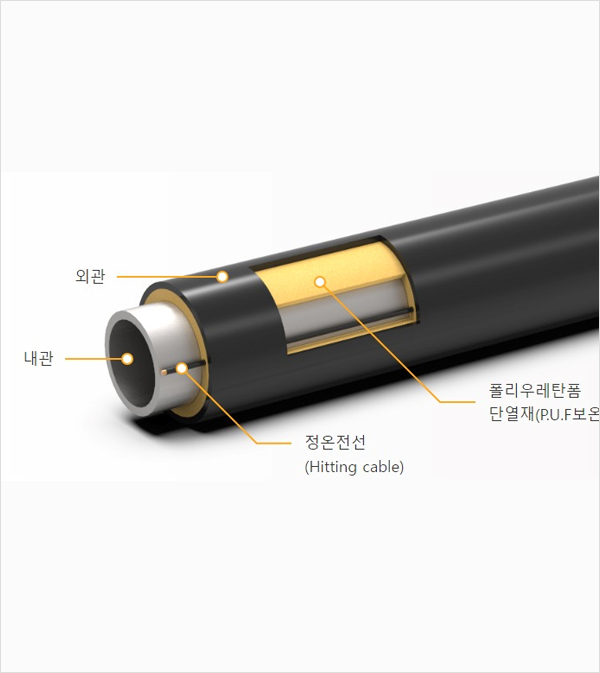

단열 이중보온관의 재질
- 외관 : HDPE (폴리에틸렌), AL Spiral
- 단열재 : Polyurethane Foam (폴리우레탄폼), Rock Wool (암연)
- 주관 : HDPE 파이프 (KS M 3408-2) / Steel 파이프 (KS D 3507) / STS 파이프 (KS D 3567) 외 모든 배관 사용 가능
pe 내관 단열관 규격 (ks m 3408-2)
| 호칭 | 주관 | 외관 | 단열 두께 | 길이 | ||||
|---|---|---|---|---|---|---|---|---|
| 외경 (O.D) | 두께 ( t) | 내경 (i.D) | 외경 (O.D) | 두께 ( t) | 내경 (i.D) | |||
| 20x90 | 20 | 2 | 16 | 90 | 2.5 | 85 | 65 | 6 |
| 25x90 | 25 | 2.3 | 20.4 | 90 | 2.5 | 85 | 60 | 6 |
| 32x90 | 32 | 3 | 26 | 90 | 3 | 104 | 72 | 6 |
| 40x110 | 40 | 3.7 | 32.6 | 110 | 3 | 104 | 64 | 6 |
| 50x110 | 50 | 4.6 | 40.8 | 110 | 3.2 | 118.6 | 68.6 | 6 |
| 63x125 | 63 | 5.8 | 51.4 | 125 | 3.2 | 133.6 | 70.6 | 6 |
| 75x140 | 75 | 6.8 | 61.4 | 140 | 3.2 | 133.6 | 58.6 | 6 |
| 90x160 | 90 | 8.2 | 73.6 | 160 | 3.2 | 153.6 | 63.6 | 6 |
| 110x200 | 110 | 10 | 90 | 200 | 3.5 | 193 | 83 | 6 |
| 160x250 | 160 | 14.6 | 130.8 | 250 | 4 | 242 | 82 | 6 |
| 225x315 | 225 | 20.5 | 184 | 315 | 5.6 | 303.8 | 78.8 | 6 |
| 280x400 | 280 | 25.4 | 229.2 | 400 | 6.3 | 387.4 | 107.4 | 6 |
| 315x450 | 315 | 28.6 | 257.8 | 450 | 7.8 | 434.4 | 119.4 | 6 |
